2 – Prima chiodatrice a sei catene

Clicca per ingrandire

Descrizione:

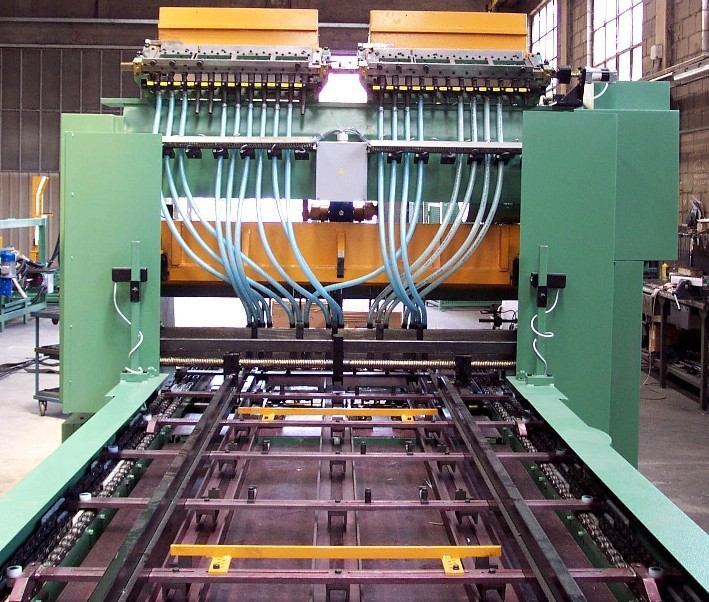

Macchina adatta per alla chiodatura della parte superiore dei pallets a 2 ed a 4 vie, disponibile nella sola versione meccanica. Questa macchina è dotata di un trasporto ad avanzamento continuo a sei catene recante le maschere di formazione del pallet. Le sei catene permettono la regolazione motorizzata della lunghezza della maschera; in pratica tutte le 8 o 10 maschere vengono regolate in lunghezza contemporaneamente.

Richiedi maggiori informazioni

Modello:
DBTA;RCR;CNT; /6CAT

Caratteristiche:

Barra porta pinze mobile;
Disallineamento pinze regolabile da 0 a 80mm;
Passaggio utile 1200mm;
24 discese dei chiodi adatte per chiodi normali, elicoidali e ring, per lunghezze varianti tra i 35 e i 90mm;
Due tramogge a doppia bacinella, oscillanti a moto alternato, capaci di convogliare 4 tipi di chiodi diversi contemporaneamente;
Azionamento delle tramogge tramite pulsante;
Guide chiodi rettificate e regolabili con manopole;
Smistamento ad aghi regolabile tramite vite di alta precisione;
Una serie di 24 pinze, chiodanti, adatte per chiodi da 35 a 80mm. di lunghezza;
Tutti i movimenti sono su cuscinetti o bronzine lubrificate;
Regolazione a vite delle guide dei tappi.
Lubrificazione centralizzata;
Potenza installata 12 Kw;
Sollevamento tavolo a motore;
Ribattitore inclinato a piastre mobili o fisse;
La macchina lavora con chiodi normali nella chiodatura a fondo perso;
La macchina lavora con chiodi a punta disassata per ribadire (lunghezza chiodo max. +6mm. dello spessore delle 2 tavole da chiodare) nel tipo a ribattitori fissi e con chiodi normali se a ribattitori mobili;
Produzione 420 pallet/ora;
Azionamento trasporto tramite motore brushless;
Trasporto recante maschere universali regolabili;

Opzioni:

Programma smistamento chiodi a 2 o 4 combinazioni;
Tramogge con più di 24 chiodi;
Pinze per chiodi sino a 90mm;
Controllo discese chiodi;
Memorizzazione dei dati di impostazione;
Controllo teste chiodi sporgenti;
Regolazione indipendente dal banco dell’altezza dei ribattitori tramite motore elettrico;
Regolazione a motore delle guide superiori esterne anche con arresto a misura.

Note:

La macchina è fornibile in tre versioni:

a ribattitori fissi (CNT/6CAT);
a ribattitori mobili (RCR/6CAT);
a ribattitori mobili con doppio banco (DBTA/6CAT) per la regolazione indipendente a motore dell’altezza del banco e dei ribattitori (fino alla totale scomparsa del ribattitore per la produzione di pallet a 2 vie).
